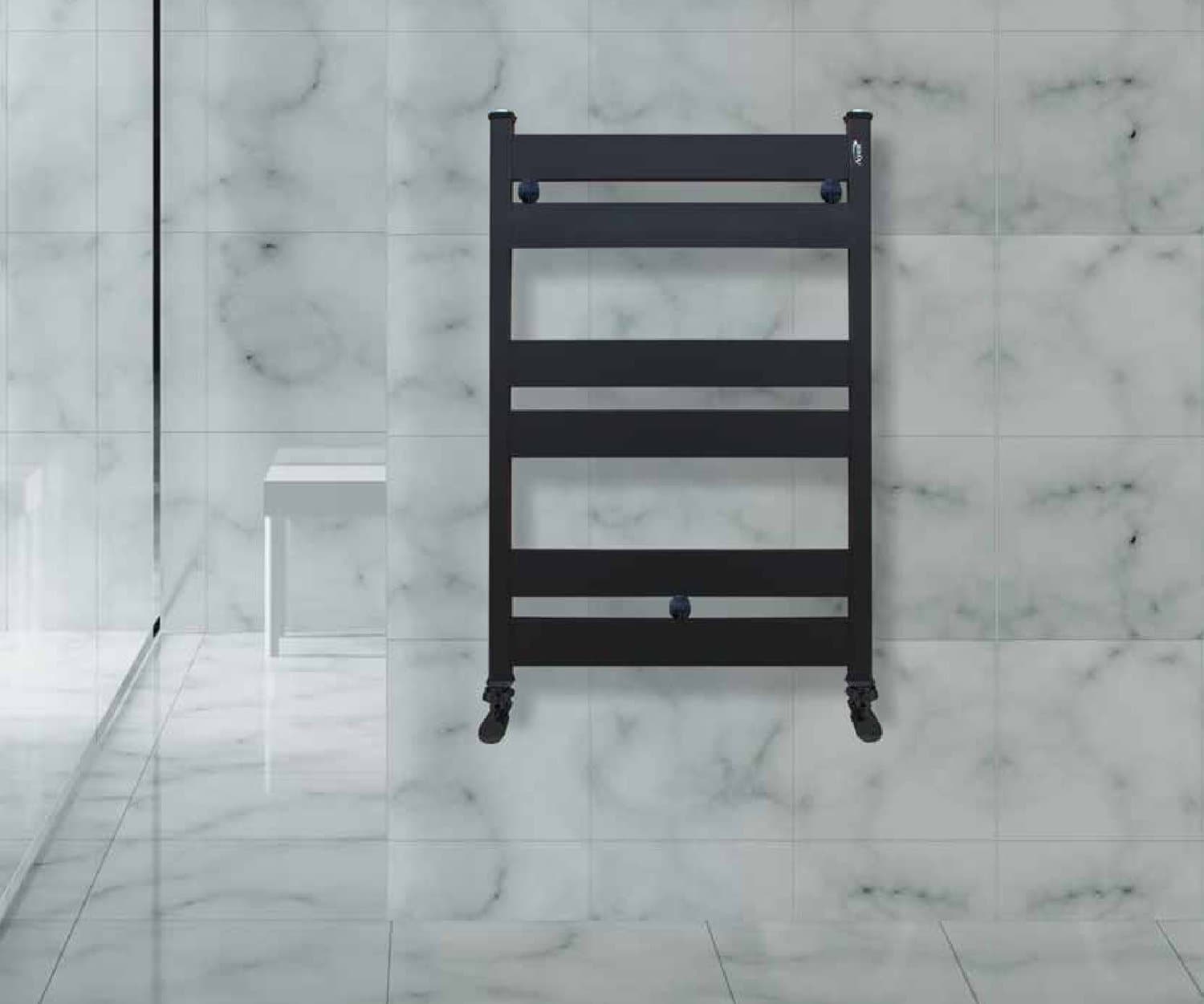

ELİT, yassı boru kesitiyle daha geniş bir ön yüzey ve net bir gölge hattı sunar. Siyah ve beyaz mat kaplamalarda mimari bir detay gibi okunur.
- Yassı boru kesiti
- Geniş ön yüzey
- Mat siyah / beyaz
- Isıl güç
- 795 W
- Boy aralığı
- 700–1665 mm
30 renk seçeneğinin tamamında üretilebilir
Renk kartelası →Ölçüler
- Genişlik
- 485 mm
- Eksenler arası
- 455 mm
- Yükseklik
- 700 – 1665 mm
- Dilim sayısı
- 6 – 15
- Duvar – havlupan merkez ölçüsü
- min.65 – max.90
- Duvar – havlupan önü
- min.80 – max.105
Teknik özellikler
| Model kodu | EL-500/700 | EL-500/1000 | EL-500/1200 | EL-500/1500 | EL-500/1700 |
|---|---|---|---|---|---|
| Dilim sayısı | 6 | 9 | 11 | 13 | 15 |
| Boşluk sayısı | 2 | 3 | 4 | 5 | 6 |
| Yükseklik | 700 mm | 980 mm | 1215 mm | 1515 mm | 1665 mm |
| Eksenler arası | 455 mm | 455 mm | 455 mm | 455 mm | 455 mm |
| Genişlik | 485 mm | 485 mm | 485 mm | 485 mm | 485 mm |
| Su hacmi (litre) | 0,7 | 0,9 | 1,1 | 1,4 | 1,5 |
| Isıl güç Δt50 (W) | 246 | 369 | 451 | 534 | 616 |
| Isıl güç Δt50 (kcal/h) | 212 | 318 | 389 | 460 | 531 |
| Isıl güç Δt60 (W) | 318 | 477 | 582 | 689 | 795 |
| Isıl güç Δt60 (kcal/h) | 274 | 411 | 502 | 594 | 685 |
| Duvar – havlupan merkez ölçüsü | min.65 – max.90 | min.65 – max.90 | min.65 – max.90 | min.65 – max.90 | min.65 – max.90 |
| Duvar – havlupan önü | min.80 – max.105 | min.80 – max.105 | min.80 – max.105 | min.80 – max.105 | min.80 – max.105 |
Hesaplayıcı
Kaç dilim, kaç watt?
Modeli ve boyu seçin, dilim sayısını kaydırın. Toplam ısıl güç, su hacmi ve radyatör boyu katalog değerlerinden anında hesaplansın.
Dilim sayısı13
Havlupan modellerinde dilim sayısı ölçüye göre sabittir.
Toplam ısıl güç
ELİT →689W
594 kcal/h · Δt60 (90-70-20 °C)
- Su hacmi
- 1,40 litre
- Radyatör boyu
- 485 mm
- Yükseklik
- 1.515 mm
Değerler Δt60 (90-70-20 °C) koşuluna göre, kataloğun dilim başına değerlerinden hesaplanır. Kesin model seçimi için mahal bazlı ısı kaybı hesabı yaptırın.
