Dekoratif Radyatör

CLASS

Geniş dilim, net çizgi

CLASS, 100 mm'lik geniş dilimleri ve keskin köşeleriyle koleksiyonun en sakin profilini sunar. Yatay ve dikey kurulumda aynı dengeyi koruyan gövde, 300'den 1900'e kadar on yedi boy seçeneğiyle her nişe uyarlanır.

100 mm dilim genişliği
40 mm gövde derinliği

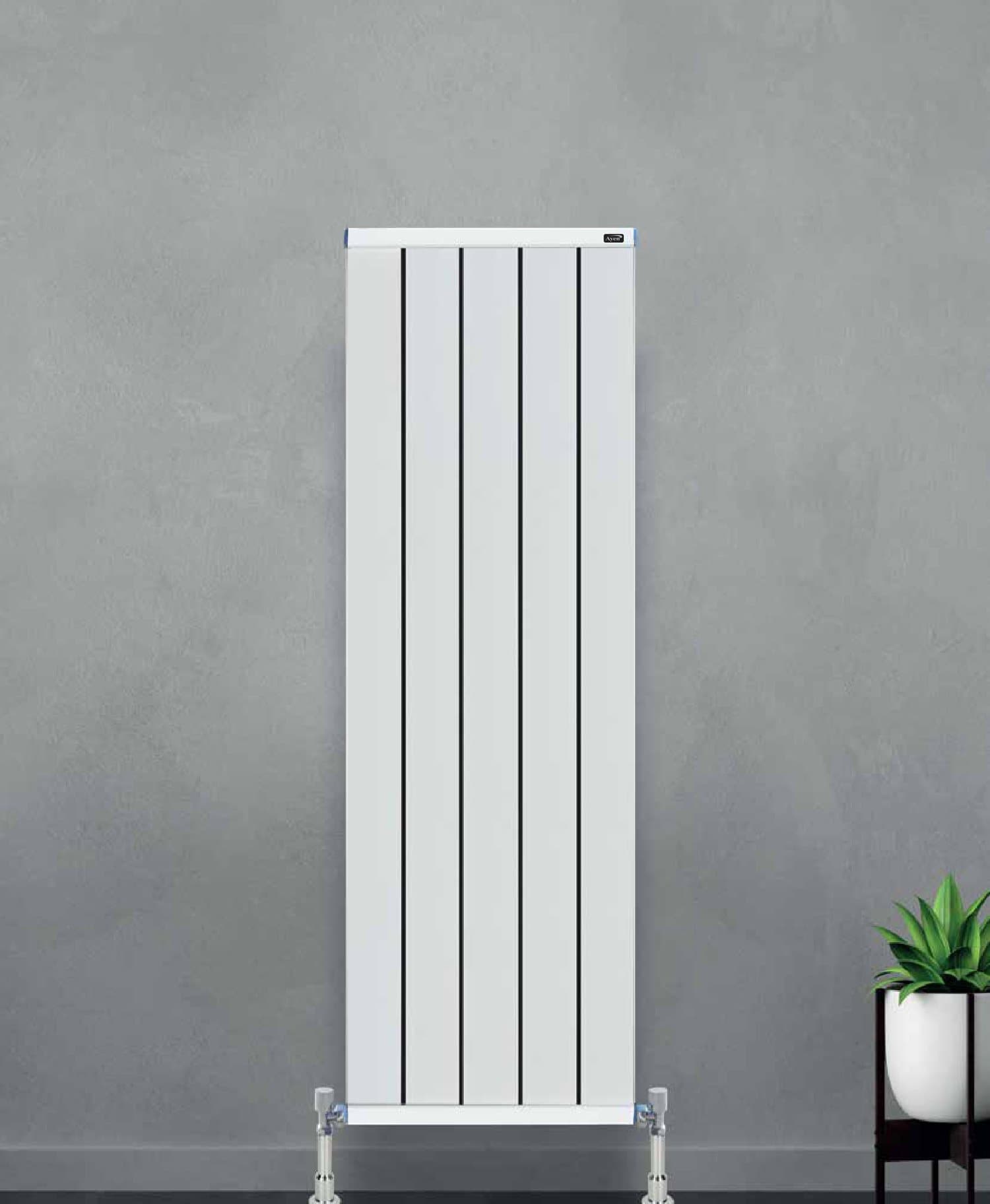

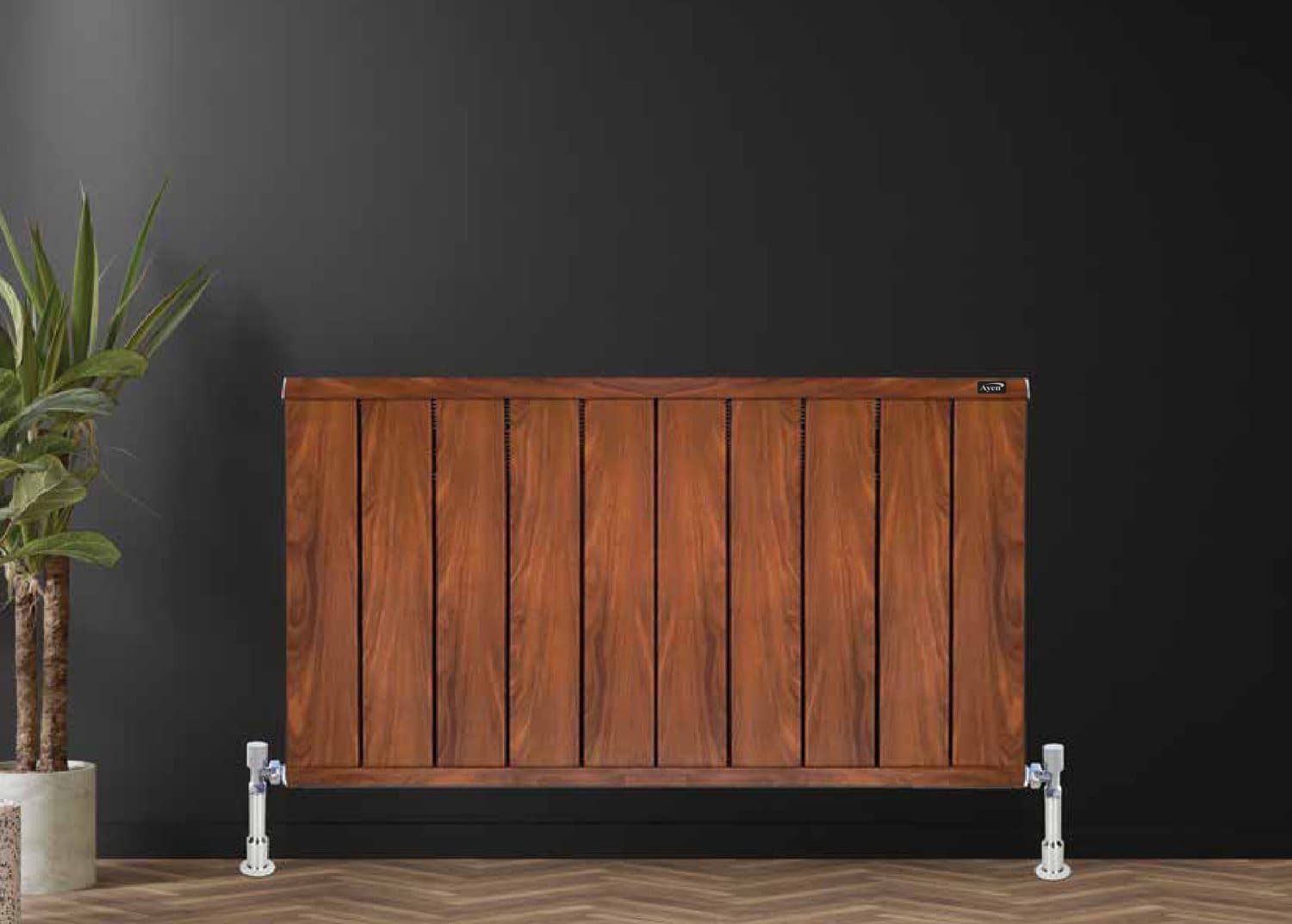

Yatay ve dikey montaj

Isıl güç: 474 W
Boy aralığı: 270–1870 mm

30 renk seçeneğinin tamamında üretilebilir

Renk kartelası →

Bu model için teklif alın→

Ölçüler

Dilim genişliği: 100 mm
Radyatör kalınlığı: 40 mm
Bağlantı çapı: 1/2"
Radyatör boyu: Dilim sayısı × 100 mm
Eksenler arası ölçü: Yükseklik (-25)
Duvar tesisat aksı: 65 mm
Duvar – radyatör önü: 85 mm

Teknik özellikler

Model kodu	Yükseklik	Eksenler arası	Isıl güç Δt60 (kcal/h)	Isıl güç Δt60 (W)	Su hacmi (lt/dilim)
CLASS 300	270 mm	245 mm	68	78	0,09
CLASS 400	370 mm	345 mm	88	102	0,11
CLASS 500	470 mm	445 mm	109	126	0,13
CLASS 600	570 mm	545 mm	130	151	0,15
CLASS 700	670 mm	645 mm	151	175	0,17
CLASS 800	770 mm	745 mm	173	200	0,19
CLASS 900	870 mm	845 mm	194	225	0,22
CLASS 1000	970 mm	945 mm	216	250	0,24
CLASS 1100	1070 mm	1045 mm	238	276	0,26
CLASS 1200	1170 mm	1145 mm	259	300	0,28
CLASS 1300	1270 mm	1245 mm	280	325	0,30
CLASS 1400	1370 mm	1345 mm	302	350	0,32
CLASS 1500	1470 mm	1445 mm	323	375	0,34
CLASS 1600	1570 mm	1545 mm	344	399	0,36
CLASS 1700	1670 mm	1645 mm	366	424	0,38
CLASS 1800	1770 mm	1745 mm	387	449	0,40
CLASS 1900	1870 mm	1845 mm	409	474	0,42

Değerler dilim başınadır · Δt60 (90-70-20 °C)

Hesaplayıcı

Kaç dilim, kaç watt?

Modeli ve boyu seçin, dilim sayısını kaydırın. Toplam ısıl güç, su hacmi ve radyatör boyu katalog değerlerinden anında hesaplansın.

ModelBoy / ölçü

Dilim sayısı10

Bu seçim için teklif alın→

Toplam ısıl güç

CLASS →

1.510W

1.300 kcal/h · Δt60 (90-70-20 °C)

Su hacmi: 1,50 litre
Radyatör boyu: 1.000 mm
Yükseklik: 570 mm

Değerler Δt60 (90-70-20 °C) koşuluna göre, kataloğun dilim başına değerlerinden hesaplanır. Kesin model seçimi için mahal bazlı ısı kaybı hesabı yaptırın.
